[함정장비] AIS

선박 기준의 AIS 이므로 기지국 또는 여타 AIS와는 상이할 수 있음.



AIS 란?

AIS(Automatic Identification System)는 선박 상호간 및 선박과 육상 간에 선박의 제원, 위치, 속력, 등 항해 관련 정보를

상호 교환함으로써 해상에서 선박의 안전 항해를 도모하기 위해 도입한 시스템.



CLASS A / CLASS B ?

초기 AIS는 SOTDMA 프로토콜을 사용하였으나, 해당 프로토콜에 대한 특허권 문제가 발생하여

SOLAS(SOTDMA) 선박용 AIS인 Class-A와 Non-SOLAS(Non-SOTDMA) 선박용 AIS인 Class-B로 분리 되었음.

현재 SOLAS(SOTDMA)를 사용하는 Class-B 선박도 보급되어져 크게 “Class A, Class B(CS), Class B(SO)”로 구분됨



AIS 운용 모드

-자율 모드 : 자신의 전송 스케줄 결정(기본 동작 모드)

-할당 모드 : 관리 기지국이 전송 스케줄 할당(Msg ID 16 ”Assigned Mode Command” 사용)

-심문 모드 : 선박이나 관리 기지국과 질의 응답(Msg ID 15”Polled Mode Command” 사용)

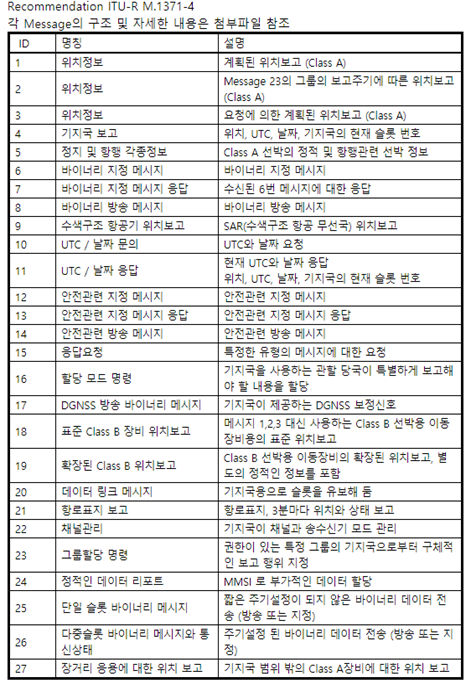

AIS 메시지 구분 및 목록

 - 정적 정보 : 선명, MMSI, IMO, Callsign, 선박 길이 등 변경이 없는 정보

 - 동적 정보 : 위/경도, 속력, 방위, 회전율 등 GPS 및 Gyro 등으로 부터 자동으로 입력되는 정보

 - 항해 정보 : 목적지, 도착예정시간 등 운용 시마다 운용자가 수동으로 입력하는 정보

 - 안전 정보 : 항해 경고나 기상 경고 등의 안전 정보



(동적 정보) : ID 1/2/3/18/19

(정적 정보) : ID 5/24

(안전 정보) : ID 12/13/14

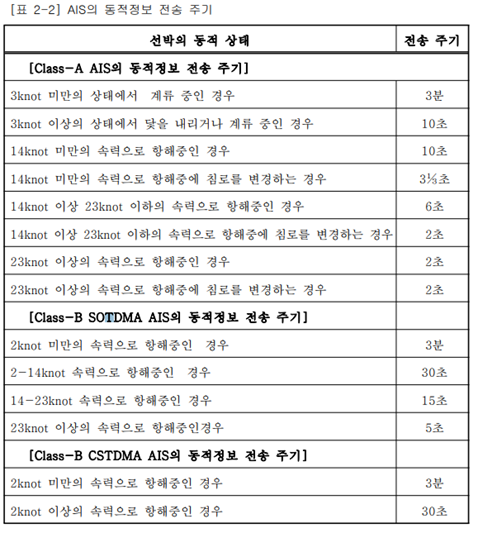

AIS 동적정보 자동 전송 주기

AIS 장비는 동적 정보 송신 시, 상황에 따라 전송 주기가 상이함. 전송 주기는 아래와 같음.





MMSI 란?

해상이동업무식별부호(Maritime Mobile Service Identity)의 약자이며, 선박(AIS 기기를 기준)을 식별하기 위한

Primary Key 정도로 인식하면 됨.



ITU-M585-8(201910) 문서 기준으로



1) Assignment of identification to ship station

2) Assignment of identification to coast station

3) Assignment of identification to aircraft

4) Assignment of identification to automatic identification systems aids to navigation

5) Assignment of identification to craft associated with a parent ship



로 구분된다.



1) Assignment of identification to ship station

고유 선박 국 신원을 의미한다. 9자리의 MMSI로 이루어지며, 앞의 3자리는 국적을 나타내는 MID, 뒤의 6자리는 000000~999999(총 100만 대)의 선박 번호로 이루어진다. (ex : MID000000 ~ MID999999)

해상식별 부호인 MID(Maritime Identification Digits)는 ITU에서 지정하며, ITU 홈페이지에서 Excel 형식으로 다운로드 가능하다. (참고로 한국은 440, 441)



MMSI 번호로 선박 분류

(ex. 한국을 예시로)

 -440XXX000 : 끝에서부터 3자리가 000으로 끝나는 선박은 "국제항해" 선박 의미

 -440XXXX00 : 끝에서부터 2자리가 00으로 끝나는 선박은 "국내항해" 선박 의미

 -440XXXXX0 : 끝에서부터 1자리가 0으로 끝나는 선박은 "국내통신업무 종사" 선박 의미



Call Sign(호출부호) 란?

상대국을 식별하거나 호출하기 위해 사용되는 무선국 고유의 부호(MMSI

호출부호의 처음 1자 또는 2자는 무선국이 속한 국가를 나타내며, 우리나라의 경우 HL, DS가 대표적임.

호출부호는 정보통신부 산하의 체신청에서 지역별로 지정.



(참고문헌)



<AIS 메시지 등 총 정의>

https://www.itu.int/rec/R-REC-M.1371-5-201402-I/en



<MMSI 설명>

https://www.itu.int/rec/R-REC-M.585-8-201910-I/en

https://m.blog.naver.com/PostView.nhn?blogId=psdrake0320&logNo=220581269471&proxyReferer=https%3A%2F%2Fwww.google.com%2F



<CallSign 설명>

https://www.itu.int/en/ITU-R/terrestrial/fmd/Pages/call_sign_series.aspx



<MID 설명>

https://www.itu.int/en/ITU-R/terrestrial/fmd/Pages/mid.aspx
